Symbole

Symbole sind Gruppen von 2D-Objekten, die folgende Merkmale besitzen:

  • einen Einfügepunkt
  • Verbindungspunkte - diese können nach dem Einfügen als Fangpunkte genutzt werden
  • Name und Bemerkung

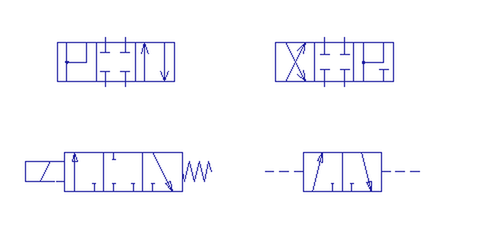

Sie können Symbole aus der Standard-Symbolbibliothek einfügen oder Ihre eigene Symbolbibliothek erstellen. Die Standardinstallation von VariCAD bietet Ihnen Bibliotheken zu Symbolen aus Hydraulik, Pneumatik und Elektrik an.

Schweißsymbole, Form- und Lagetoleranzen und Oberflächensymbole werden mit anderen Funktionen verwaltet, siehe Bemaßung.


Arbeiten mit einer Symbolbibliothek

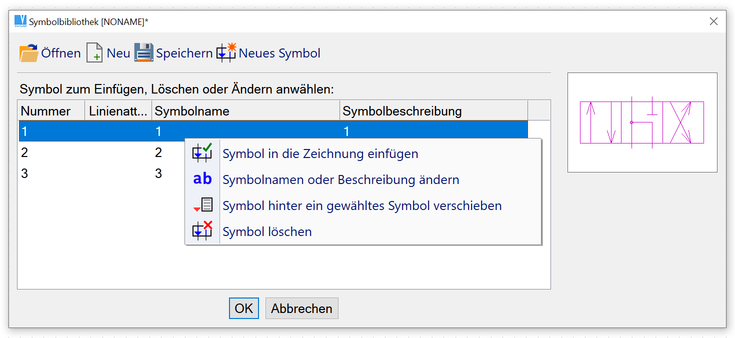

Einfügen eines Symbols - SLI

Dieses Kommando erzeugt, ändert oder löscht Symbole in einer Bibliothek. Ist keine Bibliothek geöffnet, wählen Sie eine bestehende oder erzeugen Sie eine neue. Zu einem bestimmten Zeitpunkt kann nur eine Bibliothek geöffnet sein. Symbole aus der Standardinstallation von VariCAD (wie Pneumatik oder Hydraulik-Symbole) werden anders eingefügt - über das Menü "Teile".


Folgende Optionen existieren für die Arbeit mit Symbolen:

  • Neues Symbol - erzeugt ein neues Symbol und fügt es in die aktuell offene Symbol-Bibliothek ein. Zum Erzeugen eines Symbols müssen 2D-Objekte (Linien, Bögen, Texte, …) gewählt werden. Dann wird ein Einfügepunkt, optional mehrere Anschlusspunkte, ein Name und wahlweise eine Beschreibung angegeben.

Beim Mausklick auf ein bestehendes Symbol kann man:

  • Das gewählte Symbol in die aktuelle Zeichnung einfügen.
  • Symbolnamen oder Beschreibung ändern
  • Ein Symbol an eine andere Position in der Bibliothek verschieben
  • Das Symbol löschen
