Ableitung einer 2D-Zeichnung von 3D-Ansichten

Sie können aus Ihrem 3D-Modell 2D-Zeichnungen erzeugen, indem Sie Ansichten ableiten. Für jede Ansicht können Sie entscheiden, ob Sie alle Objekte oder nur ausgewählte Objekte ableiten wollen. Ableitungen können auf ein definiertes Rechteck gestutzt werden, wenn Sie nur ein kleines Detail eines größeren Teils darstellen wollen.

2D aus 3D erzeugen

Ableitung einer 2D-Zeichnung von 3D-Ansichten - 32E, Strg + X

Es gibt folgende Optionen für Zeichnungsableitungen:

• Sichtbare Linien - Sie können den Layer, die Farbe und den Linienstil für die zu erzeugenden Linien auswählen. Farben können von Solids kopiert werden.
• Verdeckte Linien - Werden standardmäßig nicht dargestellt, aber Sie können dies ändern. Wenn verdeckte Linien in 2D dargestellt werden sollen, können Sie auch für diese Layer, Farbe und Linienstil festlegen.
• Tangentiale Linien - Dies sind glatte Übergänge zwischen tangentialen Flächen, wie sie beispielsweise bei Verrundungen und den angrenzenden Flächen auftreten. Tangentiale Linien können entfernt oder mit anderen Linienmerkmalen als sichtbare Linien dargestellt werden.
• Auswahl, ob von der aktuellen Ansicht oder von vordefinierten Ansichten wie z.B. Seitenansicht, Draufsicht etc. abgeleitet werden soll.
• Optional Definition eines Rechtecks, auf das die aktuelle Ansicht gestutzt wird.
• Auswahl der Einfügemethode in den 2D-Bereich.
• Auswahl einer Methode, nach der Gewinde erzeugt werden. Standardmäßig werden Gewinde nach den allgemeinen 2D-Zeichnungsregeln erzeugt. Wenn das Gewinde axial oder rechtwinklig dazu projiziert wird (Gewinde in den Standardansichten wie Seitenansicht, Vorderansicht,...), können Sie Merkmale der Linien der erzeugten 2D-Gewindedarstellungen auswählen. Sie können die Endpunkten eines Gewindes ebenso oder den Kerndurchmesser hervorheben.
• Farben für 2D bestimmen. In 3D können Sie mit 32 Farben arbeiten, während in 2D die Anzahl der Farben auf 9 beschränkt ist. Diese Option überträgt die Farben von 3D-Objekten auf 2D-Objekte. Farben aus dieser Zuordnung werden nur dann benutzt, wenn die 2D-Objekte nach der Farboption erstellt wurde.

Wählen Sie die Ableitungsmethode und - falls notwendig - die zu exportierenden Objekte aus. Bestimmen Sie die Position der Ansicht in der 2D-Zeichnung. Sie können die Position der neuen Ableitung in der 2D-Zeichnung entweder frei mit der Maus festlegen oder exakt über eine Verschiebung bestimmen. Wenn Sie die zweite Variante wählen, bestimmen Sie einen Verschiebungsvektor (Ausgangspunkt und Zielpunkt) und bestätigen Sie anschließend das Einfügen. Die Umrisse von 3D-Schnitten werden als Begrenzung nach 2D exportiert, die als einzelnes Objekt ausgewählt werden kann. Auf diese Weise kann ein Schnitt leicht schraffiert werden. Siehe Schraffur von 3D-Schnitten.

Sie können die Position der verschiedenen Ansichtsableitungen im 2D-Bereich frei bestimmen:

• Bei der Ableitung von vordefinierten Ansichten können Sie jeweils die Position relativ zur Vorderansicht bestimmen. Beispielsweise können Sie festlegen, ob die Seitenansicht links auf der 2D-Zeichenfläche rechts oder links von der Vorderansicht platziert werden soll.
• Bestimmen Sie die Abstände zwischen den verschiedenen Ansichten und den Abstand von den Rändern der Zeichenfläche.

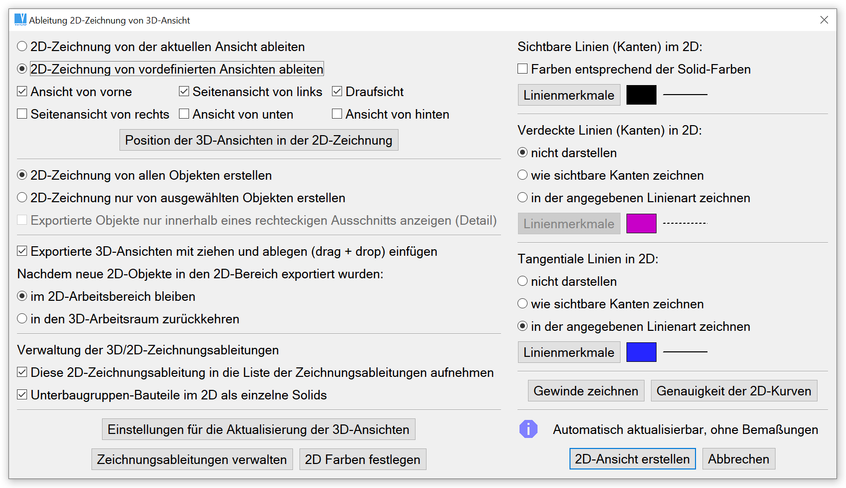

Dialog zur Ableitung einer 2D-Zeichnung von 3D-Ansichten

Liste der 3D-Zeichnungsableitungen, Aktualisieren von Ansichten

Jede Zeichnungsableitung wird zu einer Liste der vordefinierten Zeichnungsableitungen hinzugefügt, wenn beim Erzeugen der Ableitung die Option "Diese 2D-Zeichnungsableitung in die Liste der Zeichnungsableitungen aufnehmen" aktiv ist.

Die Liste der Zeichnungsableitungen wird immer dann benutzt, wenn Sie 2D-Ableitungen nach 3D-Änderungen aktualisieren wollen. Jede gespeicherte Zeichnungsableitung enthält:

• Ableitungsmethode - Entfernen versteckter Linien, Linienmerkmale etc.
• Liste der Ableitungsobjekte (optional, falls nicht von allen Objekten abgeleitet wurde))
• Definition der korrespondierenden 3D-Ansicht
• Definition aktiver 3D-Schnitt (optional)
• Definition des Rahmens für einen Ausschnitt (optional)
• 2D-Position der Zeichnungsableitungen - wenn diese Position verändert wird, werden all diese Änderungen in der Liste der 2D-Zeichnungsableitungen gespeichert. Sie können die abgeleitete Ansicht verschieben, rotieren und skalieren. Dazu ist es notwendig, alle Objekte, die von einer 3D-Ansicht abgeleitet wurden, auszuwählen. Siehe Auswahl, 2D-Objekte - Auswahl von Objekten mit Bezug zu 3D-Solids. Wenn nur einzelne 2D-Objekte transformiert werden, wird diese Änderung nicht in der Liste der 2D-Zeichnungsableitungen gespeichert.

Wenn die Funktion zur Ansichtsaktualisierung aufgerufen wird, werden alle Zeichnungsableitungen neu durchgeführt. Für jede Ableitung wird die Ansicht gesetzt, die entsprechenden Schnitte werden angeschaltet, die Objekte ausgewählt und die 3D-Ansicht nach 2D abgeleitet. All dies geschieht automatisch. Sie können entscheiden, ob die alten 2D-Objekte entfernt werden sollen oder ob ihre Linienmerkmale verändert werden sollen, Um alte und neue Zeichnungsableitung voneinander unterscheiden zu können.

Wenn Sie sich dafür entscheiden, die Linienmerkmale der alten 2D-Objekte zu ändern, können Sie zwischen alten und neuen 2D-Objekten hin- und herschalten. Durch dieses Umschalten werden Änderungen sichtbar, und es wird deutlich, was neu ist oder gelöscht wurde. Bei einer Zeichnungsableitung werden nur Umrisse erzeugt. Falls Bemaßungen, Schraffuren oder andere 2D-Annotationen existieren, müssen Sie evtl. an die Änderungen angepasst werden. Wenn alle notwendigen 2D-Änderungen fertig sind, entfernen Sie die alte Zeichnungsableitung. Wenn die Zeichnungsableitung nicht entfernt wird, kann das 2D-Update nicht durchgeführt werden.

Die Umrisse von 3D-Schnitten werden als Begrenzungen nach 2D exportiert, die als ein einziges Objekt erkannt wird. Diese Begrenzung kann für Schraffuren genutzt werden. Siehe Schraffur von 3D-Schnitten.

2D aktualisieren nach 3D-Änderung - 32EN

Erzeugt neue 3D-nach 2D-Zeichnungsableitungen.

Zeichnungsableitung alt/neu, 2D-Aktualisierung - SON

Schaltet im 2D-Modus zwischen alten und neuen Zeichnungsableitungen hin und her. So können Sie einfach die Ableitungen vergleichen, Änderungen erkennen und möglicherweise Änderungen der 2D-Textangaben - z.B. bei Bemaßung und Schraffur - vornehmen.

Vorherige Zeichnungsableitung entfernen - ROL

Entfernt im 2D-Modus alle alten 2D-Zeichnungsableitungen, die vor der aktuellen Zeichnungsableitung erstellt wurden. Führen Sie diese Funktion aus, nachdem Sie alle 2D-Änderungen erledigt haben

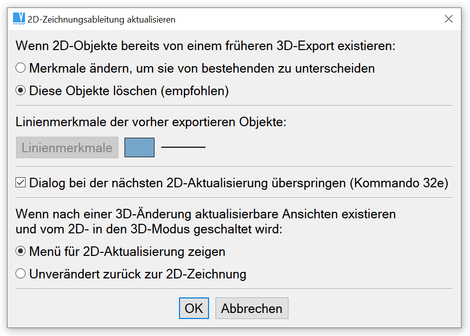

2D aktualisieren nach 3D-Änderung

Verwaltung der Zeichnungsableitungen - 32SET

Verwaltet die Liste vordefinierter Zeichnungsableitungen. Diese Funktion ist auch über die Dialoge "2D aktualisieren nach 3D-Änderung" und " Ableitung einer 2D-Zeichnung von 3D-Ansichten" erreichbar. Die gewünschte Ableitung kann entweder über die Liste oder in der 2D-Ansicht direkt über die Zeichenobjekte ausgewählt werden. Sie können:

• Die Eigenschaften von ausgewählten Zeichnungsableitungen neu bestimmen
• Die Eigenschaften von allen Zeichnungsableitungen neu bestimmen

• Die zugehörigen Objekte im 2D-Modus hervorheben
• Eine ausgewählte Zeichnungsableitung löschen
• Alle Zeichnungsableitungen löschen

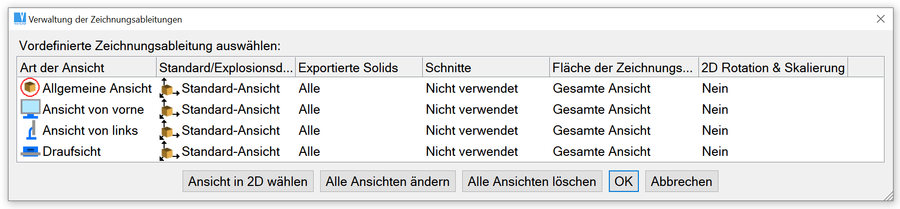

Liste der Zeichnungsableitungen

3D-Schnitte

Mit VariCAD können Sie 3D-Schnitte erzeugen. Schnitte können jederzeit an- und ausgeschaltet werden. Wenn ein Schnitt aktiv ist, werden die dargestellten Solids mit dem Schnittwerkzeug aufgetrennt. Wenn das Solid Teil eines bereits aktiven Schnittes ist, können einige Funktionen nicht durchgeführt werden - in diesem Fall erhalten Sie eine Warnmeldung.

Jeder Schnitt wird definiert durch:

• seinen Namen
• eine Schnittebene (Schnittwerkzeug)
• Solids, die geschnitten werden sollen

Verwenden Sie die Funktion Farbe ändern, wenn Sie die Farbe einer Schnittfläche ändern wollen. Ändern Sie den Auswahlmodus auf "Einzelne Solidelemente auswählen" (einzelne Teile boole'scher Bäume - Teilbäume) und wählen Sie eine Schnittfläche als Objekt für die Farbänderung aus.

Lesen Sie den Abschnitt Wie 3D-Objekte in STEP oder IGES umgewandelt werden für nähere Informationen über den Export von Schnitten in das STEP- oder IGES-Format.

Schnittebenen, Schnittwerkzeug

Schnittebenen sind die Ebenen des Schnittwerkzeugs. Wenn der Schnitt eingeschaltet wird, wird eine Art boole'scher Schnitt durchgeführt und das Schnittwerkzeug trennt die zu schneidenden Objekte. Als Schnittwerkzeug können Sie einen Quader oder ein beliebiges Solid auswählen, das über Extrusion erzeugt wurde. Wenn das extrudierte Profil aus mehr Linien besteht, so hat der Schnitt mehr Schnittebenen. Die Form des Schnittwerkzeugs legt gemeinsam mit seiner Position und Orientierung fest, wie der Schnitt durchgeführt wird.

Verwaltung 3D-Schnitte - SEM

Schaltet ausgewählte Schnitte ein oder aus. Erlaubt die Definition neuer Schnitte, das Hinzufügen von Solids zu einem Schnitt bzw. das Entfernen von Solids aus einem Schnitt sowie die Definition des Schnittwerkzeugs.

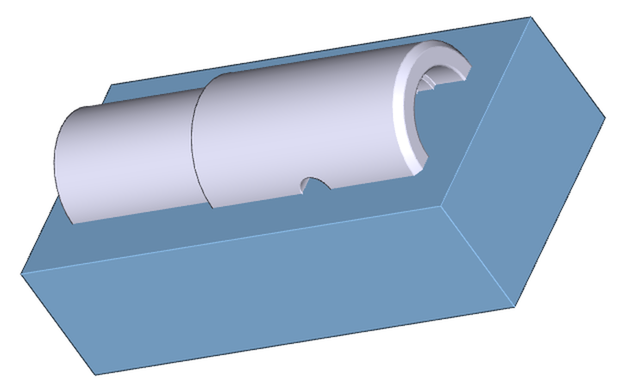

3D-Schnitt - der Quader ist das Schnittwerkzeug

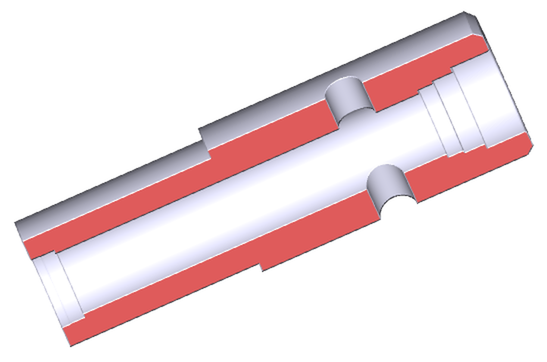

Ergebnis des Schnitts (rotierte Ansicht)

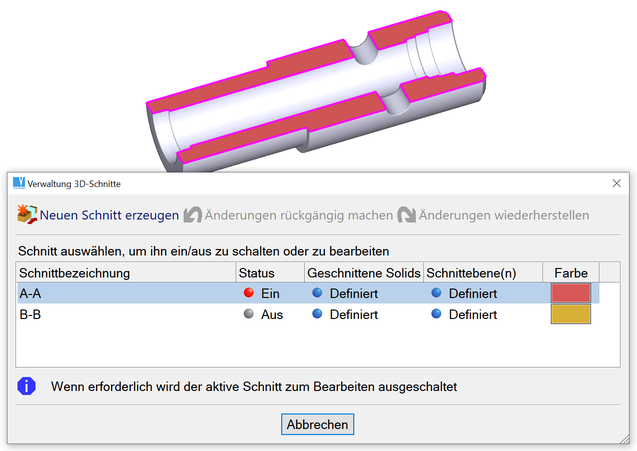

Dialog zur Verwaltung von 3D-Schnitten
