Berechnung von Mechanischen Bauteilen

Die Berechnung von Bauteilen rufen Sie über das Menü "Objekte / Berechnung von Bauteilen" auf. Die Berechnung kann nur in ISO-Einheiten (mm, N, MPa etc.) erfolgen. Für die folgenden mechanischen Bauteile können Berechnungen durchgeführt werden:

• Druckfedern
• Zugfedern
• Passfedern
• Keilwellen
• Schrauben
• Stifte
• Stirnräder
• Lager
• Kegelstirnräder
• Keilriemenantriebe
• Kettenantriebe
• Träger und Wellen (auf Biegung und Torsion)

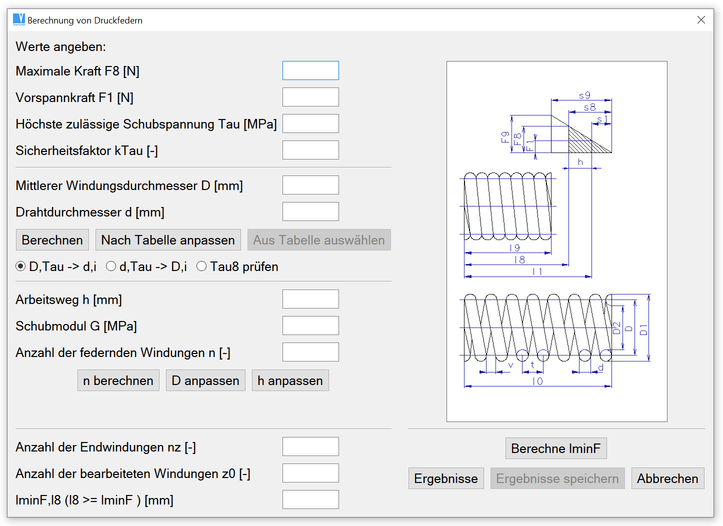

Dialog der Berechnung für Druckfedern

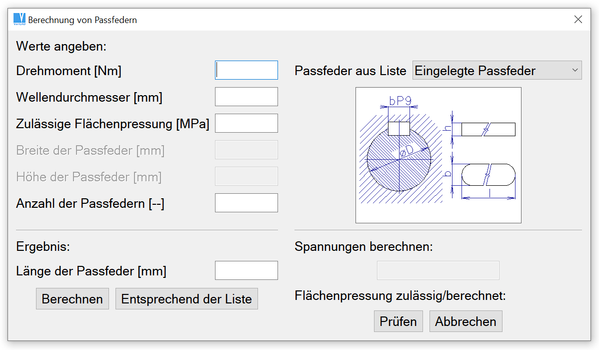

Dialog der Berechnung für Passfedern

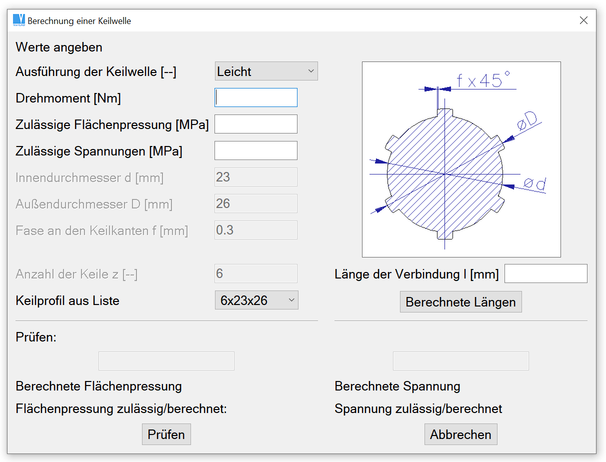

Dialog der Berechnung für Keilwellen

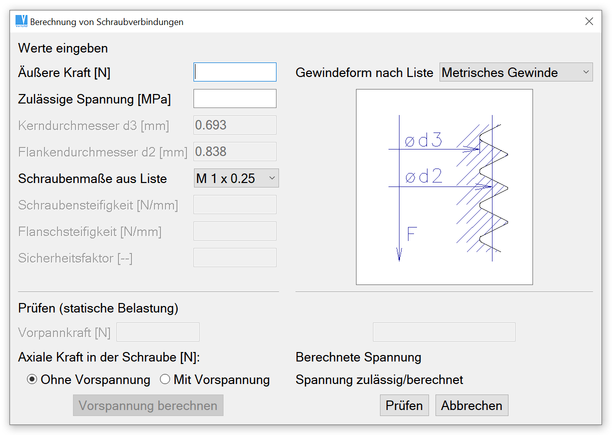

Dialog der Berechnung für Schraubverbindungen

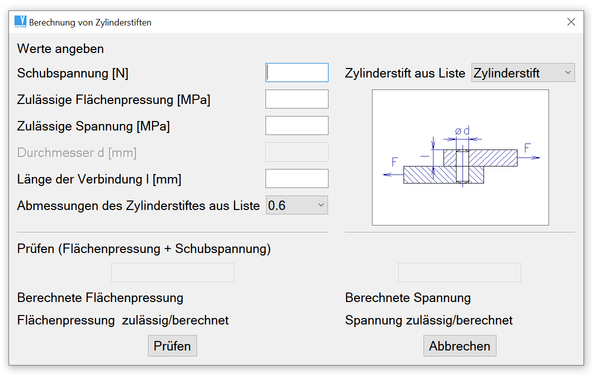

Dialog der Berechnung für Zylinderstifte

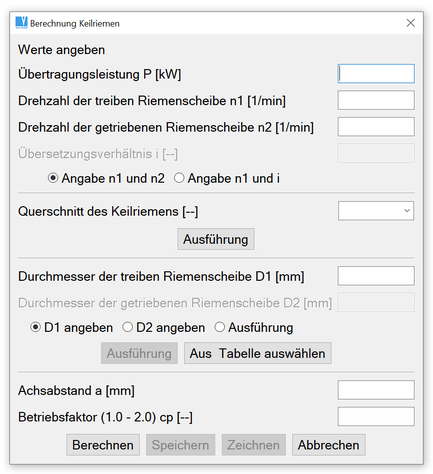

Dialog der Berechnung für Keilriemenantriebe

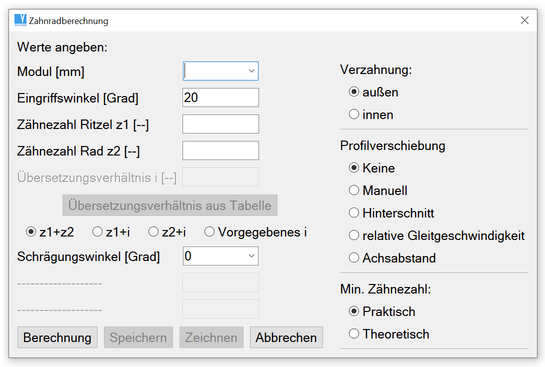

Dialog der Berechnung für Stirnradgetriebe

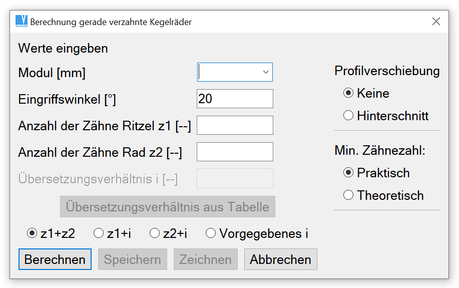

Dialog der Berechnung für Kegelstirnradgetriebe

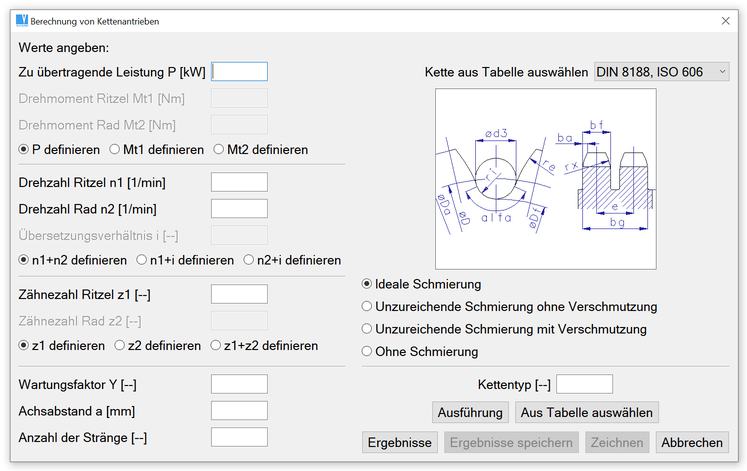

Dialog der Berechnung für Kettenantriebe

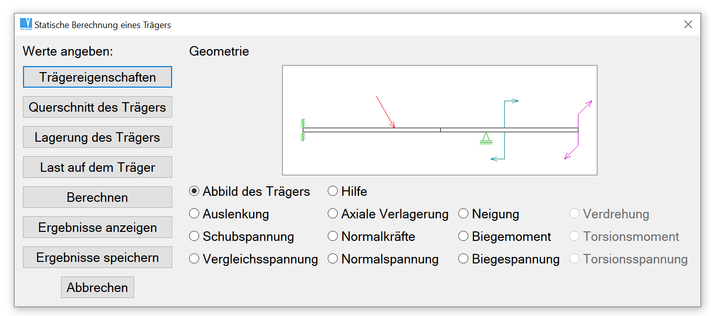

Dialog für die Trägerberechnung

2D-Fläche - 2DA

Berechnet den Querschnitt, das Biegewiderstandsmoment und den Flächenschwerpunkt. Diese Werte können in der Berechnung von mechanischen Bauteilen weiterverwendet werden. Es muss ein geschlossener Umriss vorliegen, innen liegende Konturen ("Inseln") dürfen enthalten sein. Sie können die Begrenzung automatisch erkennen lassen oder die Abschnitte manuell selbst definieren. Wenn das Ergebnis angezeigt wird, haben Sie die Möglichkeit, Konstruktionslinien durch den ermittelten Schwerpunkt zeichnen zu lassen.
