Erstellen von Textobjekten

Es gibt unterschiedliche Wege, um Text in Ihre Zeichnungen einzufügen: Als einfache Textzeile, als Notiz mit bis zu 10 Zeilen oder von einer Textdatei eingefügt. Text kann horizontal oder in einem bestimmten Winkel geschrieben werden. Siehe Text bearbeiten für weitere Details zum Verändern von bestehendem Text.

Textmerkmale - TXA

Sie können die folgenden Textmerkmale bearbeiten:

• Schriftgröße
• Zeilenneigung - die Richtung (Neigung) einer Textzeile (einzeilige Texte und Textdateien werden horizontal eingefügt, können aber anschließend in eine andere Richtung ausgerichtet werden)
• Zeichenneigung - der Winkel der einzelnen Schriftzeichen
• Zeilenabstand - proportional zur Schriftgröße
• Zeichenbreite - proportional zur Zeichenhöhe
• Einfügepunkt des Textes

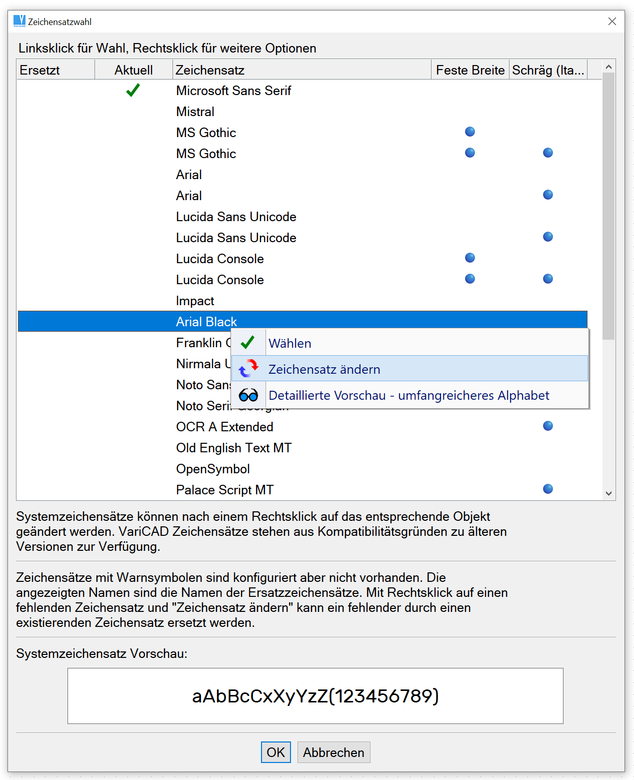

• Schriftart (außer Simplex1 haben die Schriftarten eine feste Zeichenbreite)

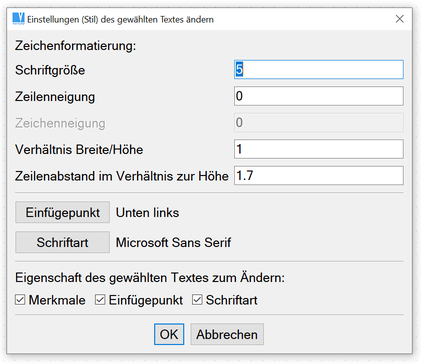

Dialog Textmerkmale

Textnotiz (Mehrzeiliger Text) - NOTE

Eine Textnotiz ist ein einzelnes Objekt, das bis zu 10 Textzeilen enthalten kann. Textnotizen können durch Ziehen und Ablegen (drag and drop) eingefügt werden. Die Zeichenbreite können Sie als Verhältnis zweier Abstände definieren.

Einzelne Textzeile - TEX

Einzelne Textzeilen werden horizontal ausgerichtet. Bestimmen Sie zuerst den Startpunkt der Textzeile und geben Sie anschließend den Text ein. Drücken Sie Eingabetaste zum Abschließen einer Zeile. Bevor Sie den Startpunkt der Textzeile auswählen können Sie auch:

Textmerkmale kopieren - Merkmale eines ausgewählten Textobjekts verwenden

Text aus einer Datei einfügen - TXI

Fügt Text aus einer Datei in eine Zeichnung ein. Wählen Sie zuerst die Datei aus und geben Sie anschließend den unteren linken Punkt der ersten Textzeile an. Sie müssen das Einfügen jeder Zeile bestätigen und können das Einfügen jederzeit unterbrechen um die Positionen der nachfolgenden Zeilen neu zu bestimmen. Sie können das Einfügen auch vor dem Erreichen des Dateiendes abbrechen.

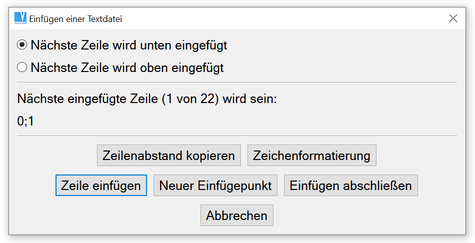

Dialog zum Einfügen aus einer Textdatei
