Symbole

Symbole sind Gruppen von 2D-Objekten, die folgende Merkmale besitzen:

• einen Einfügepunkt
• Verbindungspunkte - diese können nach dem Einfügen als Fangpunkte genutzt werden
• Name und Bemerkung

Sie können Symbole aus der Standard-Symbolbibliothek einfügen oder Ihre eigene Symbolbibliothek erstellen. Die Standardinstallation von VariCAD bietet Ihnen Bibliotheken zu Symbolen aus Hydraulik, Pneumatik und Elektrik an.

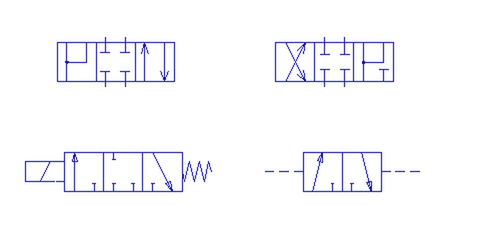

Beispiele für Symbole

Einfügen eines Symbols - SLI

Fügt ein Symbol aus einer geöffneten Bibliothek ein. Wenn keine Bibliothek geöffnet ist, müssen Sie zuerst eine Bibliothek auswählen. Wenn Sie Symbole aus einer neuen Bibliothek einfügen, können Sie Schaltflächen zum Auswählen von Symbolen benutzen. Während des Einfügens passen sich die Maße des Symbols automatisch dem Maßstab der Zeichnung an. Die folgenden zusätzlichen Optionen sind während des Einfügens von Symbolen verfügbar:

Symbol drehen - dreht das Symbol mit einem festgelegten Winkel um den Einfügepunkt

Symbol skalieren - verändert den Maßstab eines Symbols

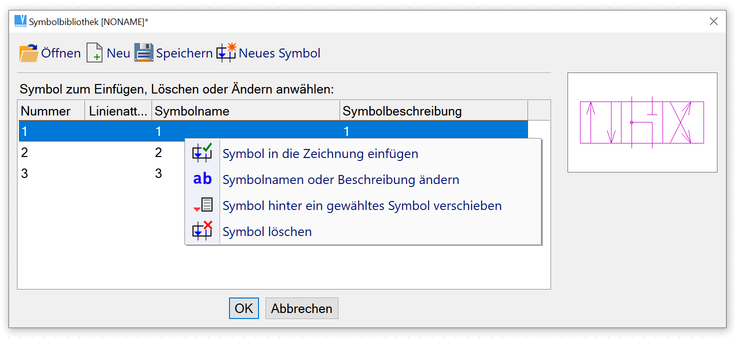

Symbolbibliothek öffnen - SLA

Wenn Sie Ihre eigenen Symbole erstellen, bearbeiten oder einfügen möchten, öffnen Sie bitte zuerst die Symbolbibliothek.

Symbol für Bibliothek erstellen - SLC

Erzeugen Sie Ihre eigenen Symbole und speichern Sie diese in der geöffneten Bibliothek ab. Bestimmen Sie den Einfügepunkt und die Verbindungspunkte, wählen Sie die 2D-Objekte für das Symbol aus und geben Sie einen Namen (und eine Bemerkung) an. Sie können auch auswählen, ob eingefügte Objekte ihre eigenen Linienmerkmale verwenden oder ob sich die Merkmale nach den aktuellen Systemeinstellungen richten sollen.

Symbolnamen bearbeiten - SYC

Bearbeitet den Namen und die Bemerkung von Symbolen oder löscht Symbole aus der Bibliothek. Um ein Symbol selbst hinzuzufügen oder zu ändern, verwenden Sie die Funktion "Symbol für Bibliothek erstellen" (siehe oben).
